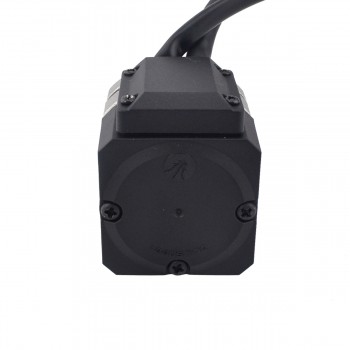

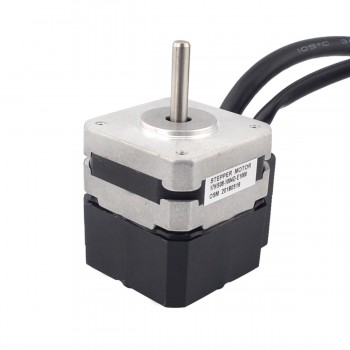

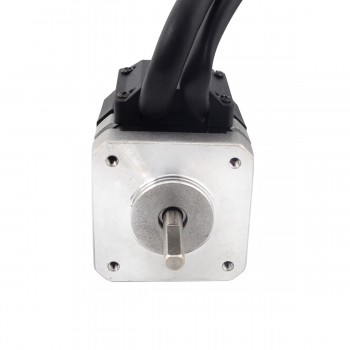

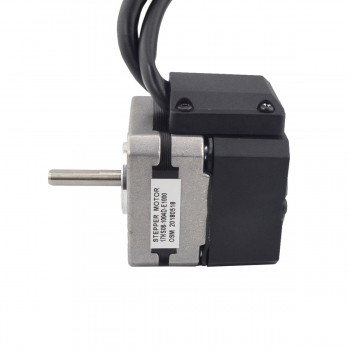

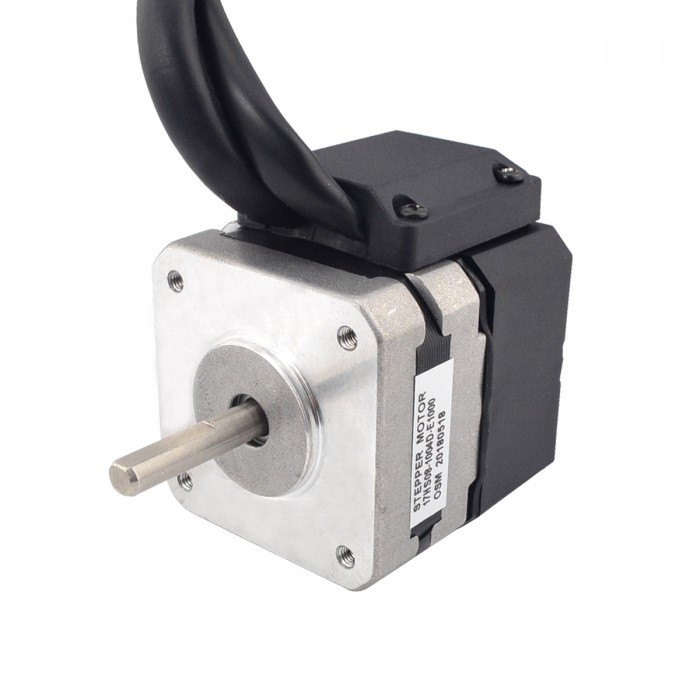

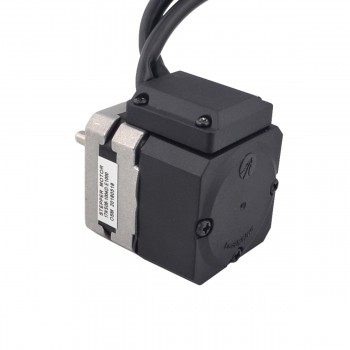

Nema 17 Closed Loop Stepper Motor Bipolar1.8 Deg 13Ncm/18.4oz.in 1A 3.50V with Encoder 1000CPR

Nema 17 Closed Loop Stepper Motor  Bipolar1.8 Deg 13Ncm/18.4oz.in 1A 3.50V with Encoder 1000CPR
NO.:17HS08-1004D-E1000
Post a review
Special Offer in March 2024:
  • 5% OFF on Total Order Amount!
  • Enjoy Discount at Checkout!
  • Valid Till March 31st, 2024
  • Note:No coupon code needed, please place order directly!
Our Price:$35.88
Quantity:- +

Bulk Price:
Qty.Range(unit) Price(unit) Discount
5 $34.09 5%
10 $33.37 7%
50 $32.29 10%
100 $31.22 13%
Add To Cart

Motor Specification

  • Manufacturer Part Number: 17HS08-1004D-E1000
  • Motor Type: Bipolar Stepper
  • Step Angle: 1.8 deg
  • Holding Torque: 0.13Nm(18.41oz.in)
  • Rated Current/phase: 1.00A
  • Voltage: 3.50V
  • Phase Resistance: 3.5ohms
  • Inductance: 4.50mH ± 20%(1KHz)
  • Frame Size: 42 x 42mm
  • Motor Length: 23.5mm
  • Shaft Diameter: Φ5mm
  • Shaft Length: 24mm
  • D-Cut Length: 15mm
  • Number of Leads: 4
  • Lead Length: 500mm

Encoder Specification

  • Driving Voltage : 4.5V to 5.5V
  • Output current : 20mA
  • Resolution : 1000cpr
  • Output Signal : 2 Channels
  • Bore Diameter : Φ5mm
  • Output Frequency : ≤60MHz
  • Running Speed : ≤3600rpm
  • IP Protection: IP20

Connection

A+
A-
B+
B-
Green
Black
Red
Blue

Resources

Wholesale stepper motors and wholesale stepper motor drivers online with guaranteed quality and competitive price at Oyostepper.com!

Prev: Nema 17 Closed Loop Stepper Motor P Series 2 Phase1.8 Deg 72Ncm 2.0A with Encoder 1000CPR
Next: Nema 17 Closed Loop Stepper Motor Bipolar 1.8 Deg 26Ncm/36.83oz.in 0.40A 12V with Encoder 1000CPR
Motor Specification
Bipolar/Unipolar Bipolar
Holding Torque (Ncm) 13
Holding Torque (oz.in) 18.413
Inductance(mH) 4.5
Lead Length(mm) 500
Motor Nema Size Nema 17
No. of Lead 4
Phase Resistance(ohm) 3.5
Rated Current (A) 1.00
Shaft Diameter(mm) 5
Shaft Length(mm) 24
Step Angle(°) 1.8
Encoder Specification
IP Protection IP20
Output Current(mA) 20
Output Frequency ≤60KHz
Rated Voltage(V) 5
Resolution(CPR) 1000
Running Speed(rpm) ≤3600rpm
Output Signal Channels 2 Channels
