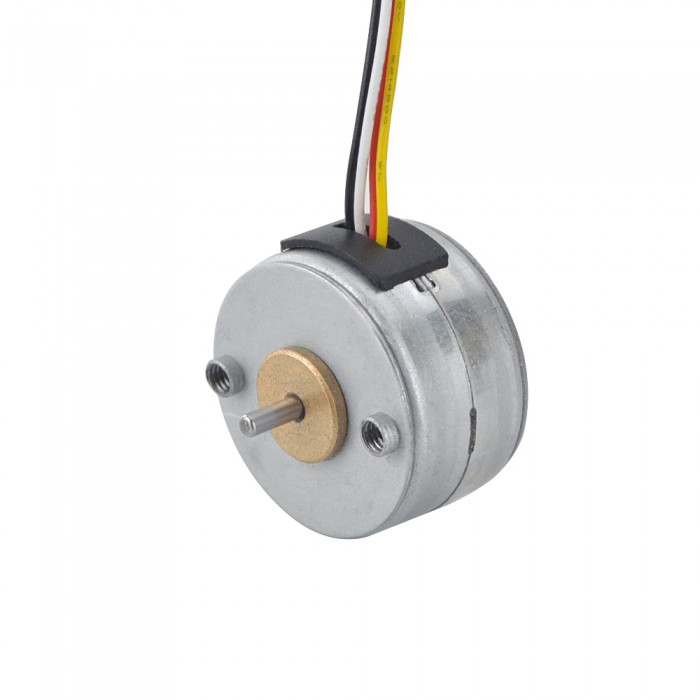

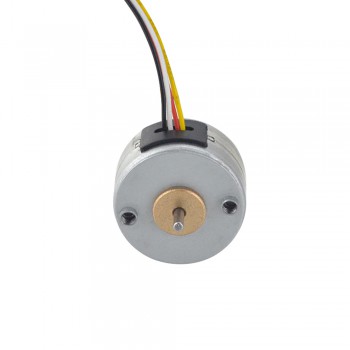

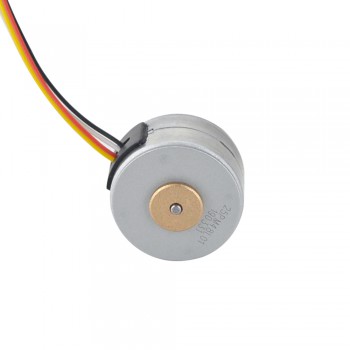

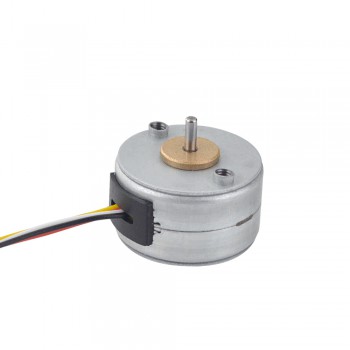

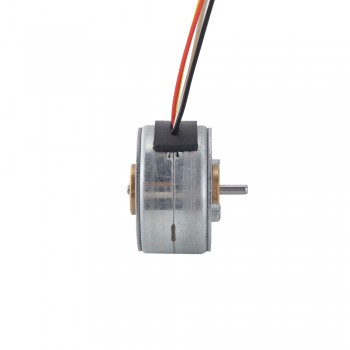

Φ25x15mm PM Rotary Stepper motor 7.5deg 14.7mN.m (2.082oz.in) 0.5A 4 Wires

Φ25x15mm PM Rotary Stepper motor 7.5deg 14.7mN.m (2.082oz.in) 0.5A 4 Wires
NO.:25PM48L01
Review: Post a review
Special Offer in May 2023:
  • $10 Off Over $150
  • $20 Off Over $300
  • $30 Off Over $500
  • $50 Off Over $800
  • $60 Off Over $1000
  • $80 Off Over $1500
  • Enjoy Discount at Checkout!
  • Valid Till May 31st, 2023
  • Note:No coupon code needed, please place order directly!
Our Price:$6.62
Quantity:- +

Bulk Price:
Qty.Range(unit) Price(unit) Discount
10 $6.29 5%
30 $6.16 7%
50 $5.96 10%
100 $5.63 15%
Add To Cart

Electrical Specification

  • Manufacturer Part Number: 25PM48L01
  • Motor Type: PM Stepper
  • Phase: 2
  • Step Angle: 7.5 deg
  • Rated Current/phase: 0.5 A
  • Holding Torque: 14.7 mN.m(2.082 oz.in)
  • Detent Torque: 3.92 mN.m(0.555oz.in)
  • Phase Resistance: 10 ± 7% ohms(20 ℃)
  • Inductance: 5.6 mH ± 20%
  • Rotor Inertia: Less than 1.0 g.cm2
  • Life: 3000h MIN(20 ℃,100 pps)

Physical Specification

  • Frame Size: Φ25 mm
  • Body Length: 15 mm
  • Shaft Diameter: Φ2 mm
  • Shaft Length: 7.5 mm

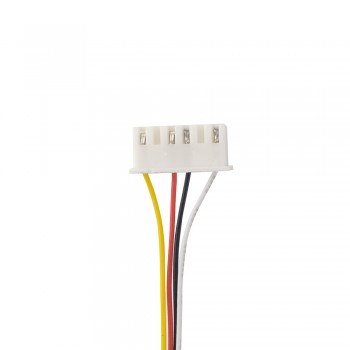

  • Number of Leads: 4 with connector XH-6
  • Lead Length: 250 mm
  • Weight: 29.7 g

Connection

A+
A-
B+
B-
Yellow
Red
White
Black



Resources

Wholesale stepper motors and wholesale stepper motor drivers online with guaranteed quality and competitive price at Oyostepper.com!

Prev: Φ25x16mm PM Rotary Stepper motor 15deg 12.25mN.m (1.735oz.in) 0.275A 4 Wires
Next: Φ35x22mm PM Rotary Stepper motor 15deg 53.9mN.m (7.634oz.in) 0.8A 4 Wires
Electrical Specification
Holding Torque (oz.in) 2.082
Inductance(mH) 5.6
Phase Resistance(ohm) 10
Rated Current (A) 0.5
No. of Phase 2
Detent Torque(mN.m) 3.92
Detent Torque(oz.in) 0.555
Holding Torque(mN.m) 14.7
Physical Specification
Body Length(mm) 15
Frame Size(mm) Φ25
Lead Length(mm) 250
No. of Lead 4
Shaft Diameter(mm) Φ2
Shaft Length(mm) 7.5
