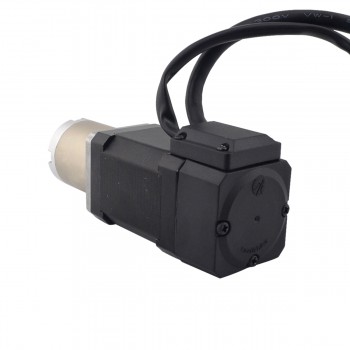

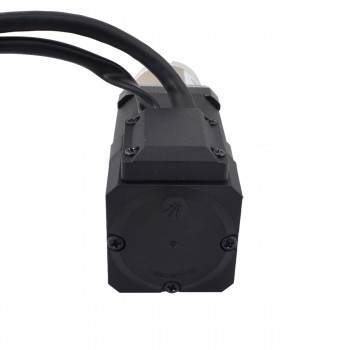

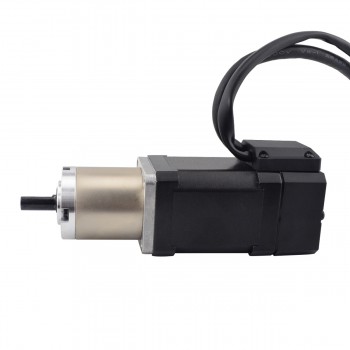

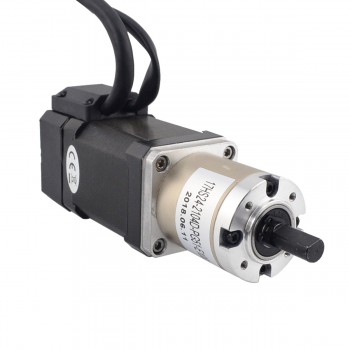

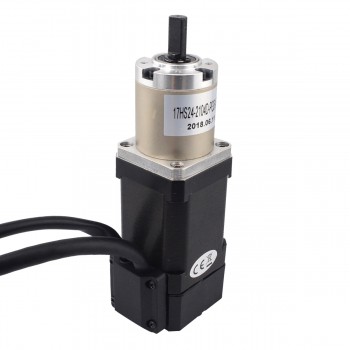

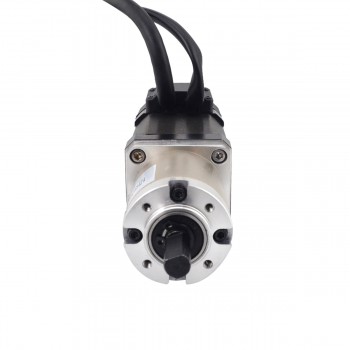

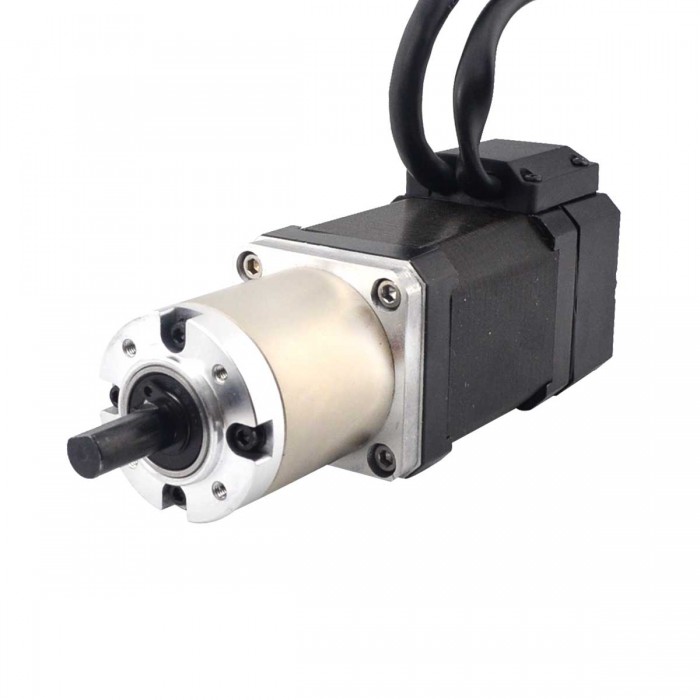

Nema 17 Closed-loop Geared Stepper Motor L=60mm 1.8 Deg 2.10A 3.36V with 51:1 Planetary Gearbox & Encoder 1000CPR

Nema 17 Closed-loop Geared Stepper Motor L=60mm 1.8 Deg 2.10A 3.36V with 51:1 Planetary Gearbox & Encoder 1000CPR
NO.:17HS24-2104D-PG51-E1000
Post a review
Our Price:$78.30
Quantity:- +

Bulk Price:
Qty.Range(unit) Price(unit) Discount
5 $74.39 5%
10 $72.82 7%
50 $70.47 10%
100 $68.12 13%
Add To Cart

Motor Specification

Manufacturer Part Number: 17HS24-2104D-PG51-E1000

Motor Type: Bipolar Stepper

Step Angle without Gearbox: 1.8 deg

Holding Torque without Gearbox: 0.65Nm(92.07oz.in)

Rated Current/phase: 2.10A

Phase Resistance: 1.6ohms

Voltage: 3.36V

Inductance: 3.00mH ± 20%(1KHz)

Number of Leads: 4

Lead Length: 500mm



Gearbox Specifications

Gearbox Type: Planetary

Gearbox Length: 42.7mm

Gear Ratio: 50.89

Efficiency: 73%

Shaft Diameter: Φ5mm

Shaft Length: 12mm

Backlash at No-load: <=1deg

Max.Permissible Torque: 4Nm(566.56oz.in)

Moment Permissible Torque: 6Nm(849.84oz.in)

Shaft Maximum Axial Load: 50N

Shaft Maximum Radial Load: 100N



Encoder Specification

Driving Voltage : 4.5V to 5.5V

Output current : 20mA

Resolution : 1000cpr

Output Signal : 2 Channels

Bore Diameter : Φ5mm

Output Frequency : ≤60MHz

Running Speed : ≤3600rpm

IP Protection: IP20



Connection

A+
A-
B+
B-
Green
Black
Red
Blue

Resources

Motor Datasheet: 17HS24-2104D-PG51-E1000.pdf



Wholesale stepper motors and wholesale stepper motor drivers online with guaranteed quality and competitive price at Oyostepper.com!

Prev: Nema 24 Closed Loop Stepper Motor E Series1.8 Deg 3.0 Nm 5.0A 2 Phase with Encoder 1000CPR
Next: E Series 2 Phase Nema 23 Closed Loop Stepper Motor 1.8 Deg 2.0Nm 5.0 A Encoder 1000CPR
Motor Specification
Bipolar/Unipolar Bipolar
Holding Torque (Ncm) 65
Holding Torque (oz.in) 92.066
Inductance(mH) 3.0
Lead Length(mm) 500
Motor Nema Size Nema 17
No. of Lead 4
Phase Resistance(ohm) 1.6
Shaft Diameter(mm) 7
Shaft Length(mm) 12
Step Angle(°) 1.8
Encoder Specification
IP Protection IP20
Output Frequency ≤60KHz
Rated Voltage(V) 5
Resolution(CPR) 1000
Running Speed(rpm) ≤3600rpm
Output Signal Channels 2 Channels
